Tanto si vamos a realizar un dibujo técnico como artístico se requieren una serie de utensilios de dibujo como los que veremos a continuación:
Rediseñando nuestro Espacio
Instrumentos de dibujo
Lápices, haz click aquí
|
El lápiz es el instrumento de dibujo más empleado. Consta de una mina de grafito recubierta de madera. Suelen clasificarse en base a su dureza
|
|
 |
|
|

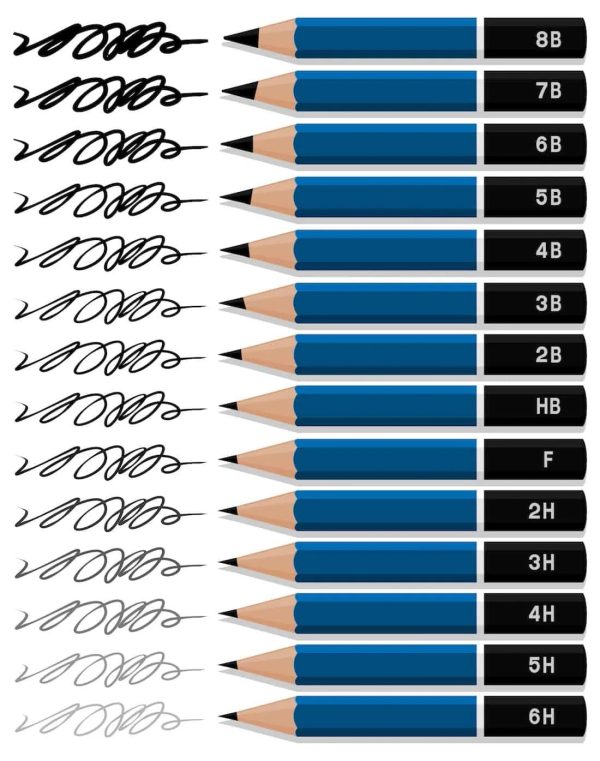

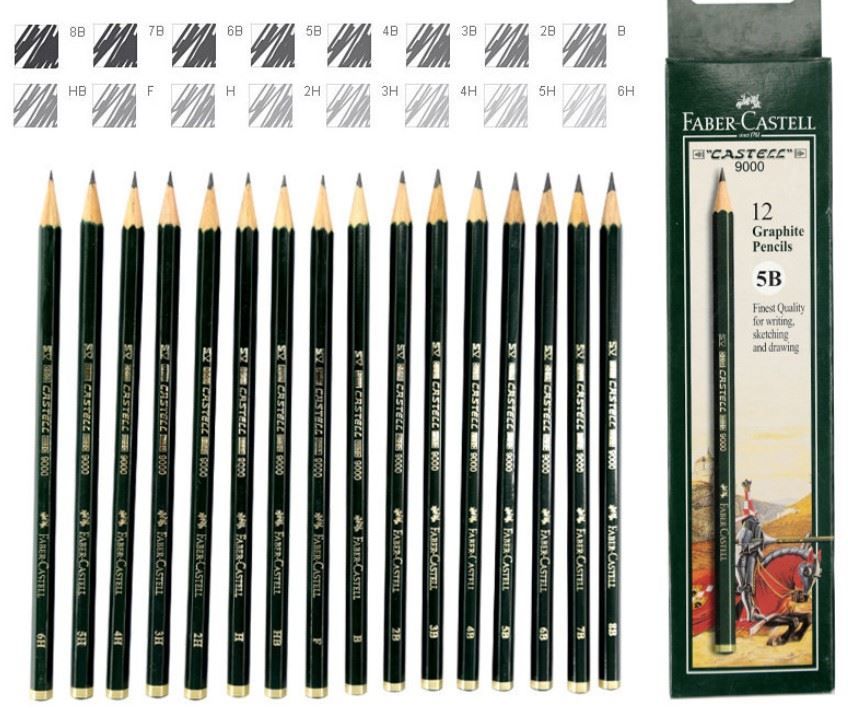

Diferentes tipos de lápiz y dureza |
|
|
Dependiendo de cuál sea la dureza del lápiz utilizado realizaremos unos trazos u otros, así los lápices mas duros se utilizan para hacer los primeros trazos mientras que los lápices HB, 2B, 3B, etc... pueden usarse para hacer sombreados
En clase de tecnología necesitaremos un lápiz de dureza HB para repasar las soluciones y podríamos tener de forma opcional alguno de dureza 2H o 3H, para realizar los primeros trazos |
|
El papel

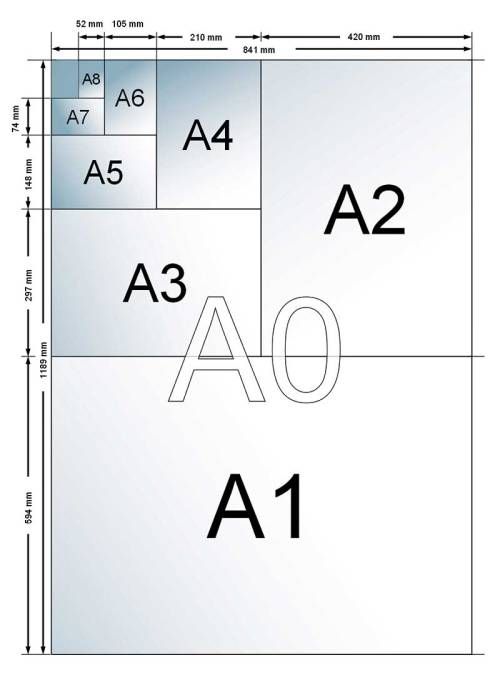

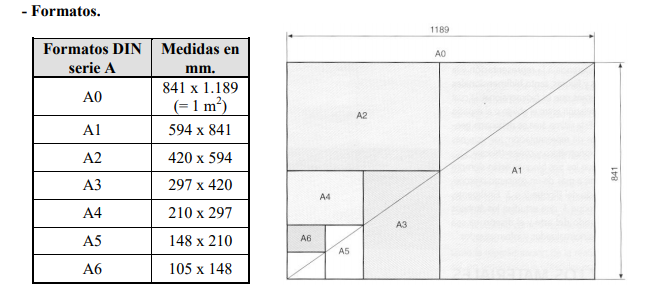

El papel que utilizamos en dibujo técnico tiene un tamaño normalizado que se representa por la letra A seguida de un número
Dependiendo del dibujo que vayamos a realizar necesitaremos papel con un gramaje u otro. Cuanto mayor sea el gramaje del papel mas resistente va a ser, al borrado con la goma, podrán usarse pinturas al agua o acuarelas, etc...
En su manejo es conveniente tener en cuenta que todos los papeles de dibujo se manchan imperceptiblemente con la grasa de las manos, y siempre se ensucian con el empleo de los instrumentos de dibujo, por lo que es recomendable la mayor limpieza en todos los útiles de dibujo.
También deben conservase preservados de la luz, el calor y la humedad.
Sacapuntas y gomas
Se utilizan, en el caso del sacapuntas , para afilar los lápices y colores que vamos a utilizar. Mientras que, las gomas nos sirven para eliminar aquellos trazos del dibujo que no resultan necesarios
 |
 |
 |

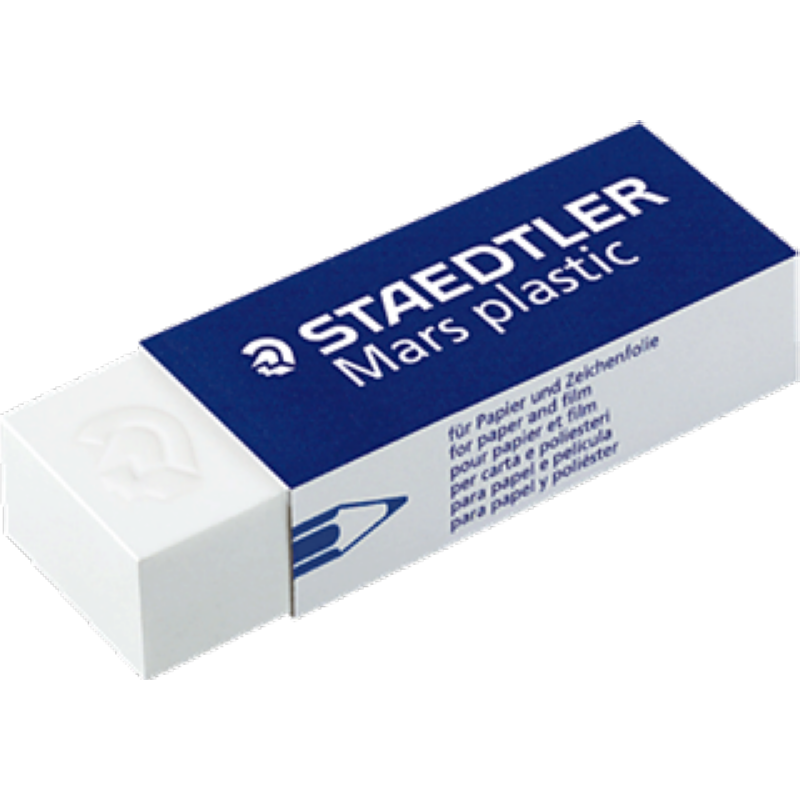

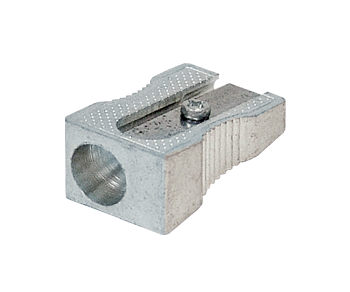

| Sacapuntas | Goma normal | Goma PVC |
Herramientas de medida
Se utilizan para medir o trasladar distancias, también para mediar ángulos y en el caso de los escalímetros para realizar dibujos a escala.
 |
 |
 |

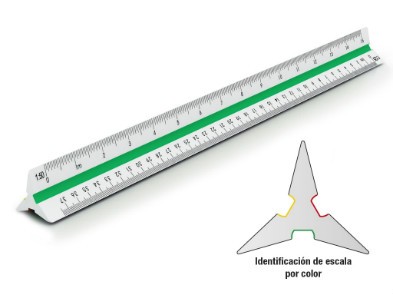

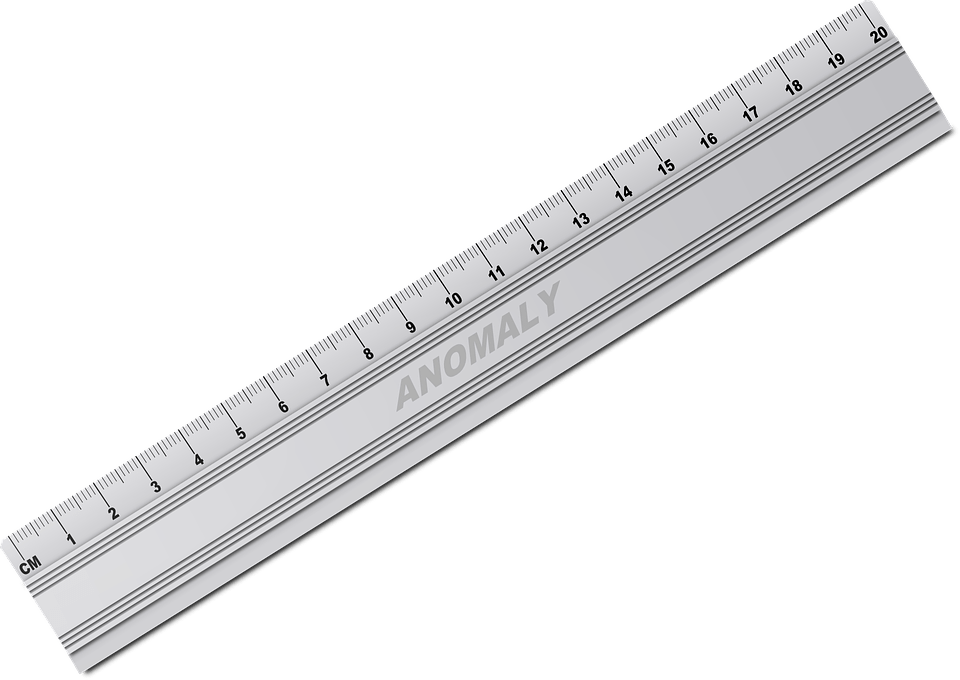

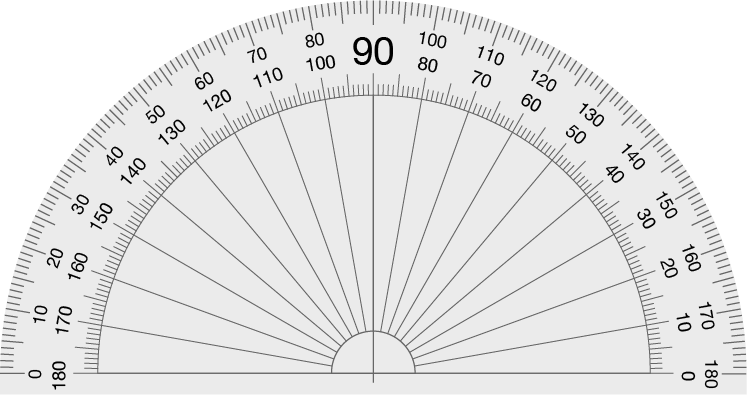

| Regla graduada | Transportador de ángulos | Escalímetro |
Herramientas de Trazado
Tenemos, escuadra y cartabón, que se utilizan para trazar paralelas y perpendiculares.
 |
  |

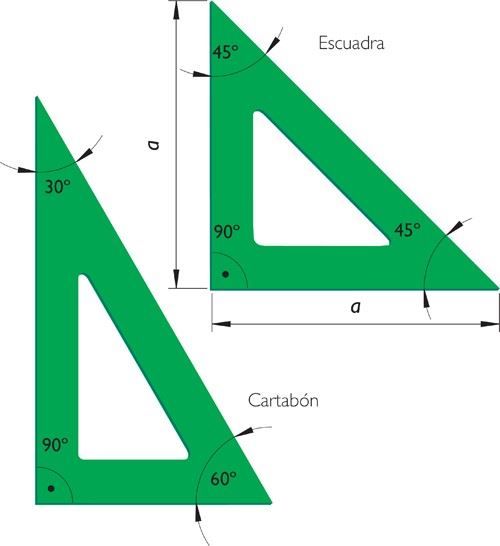

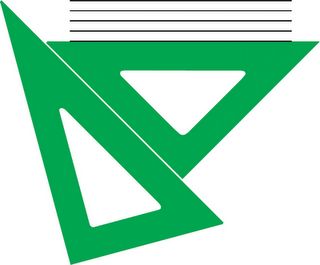

| Escuadra y cartabón |
 |
 |

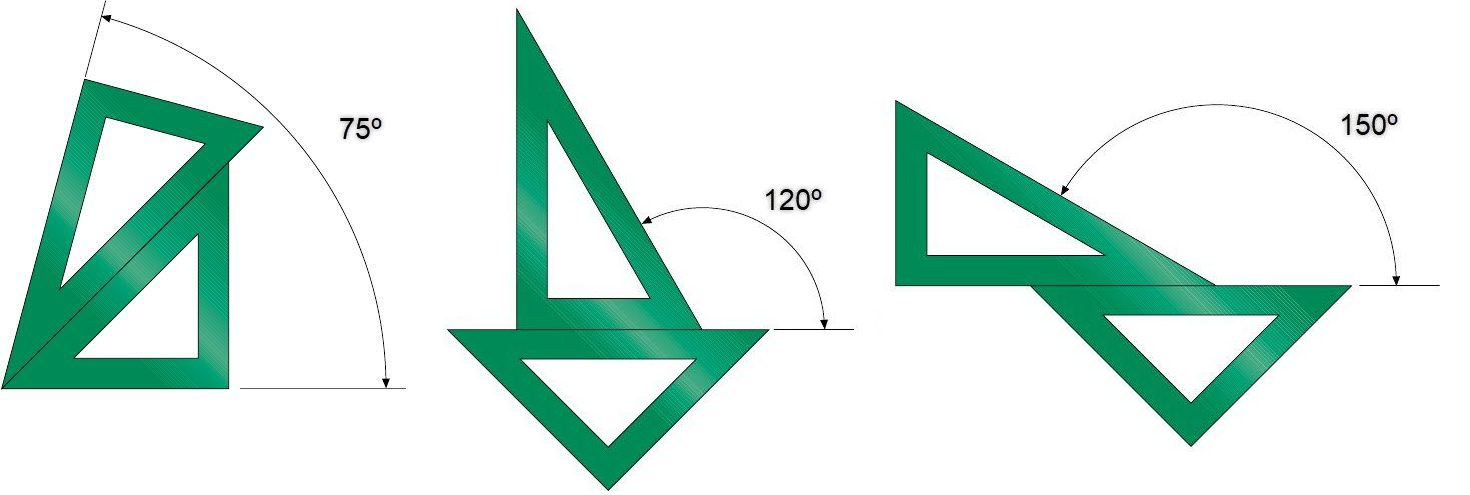

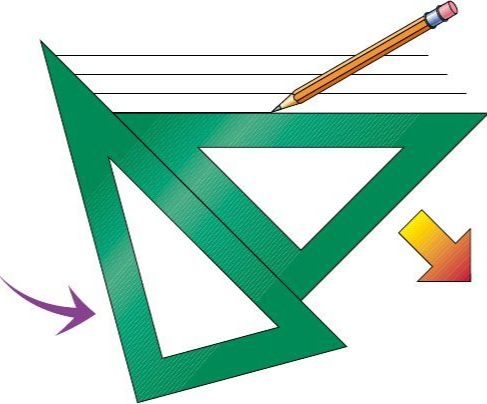

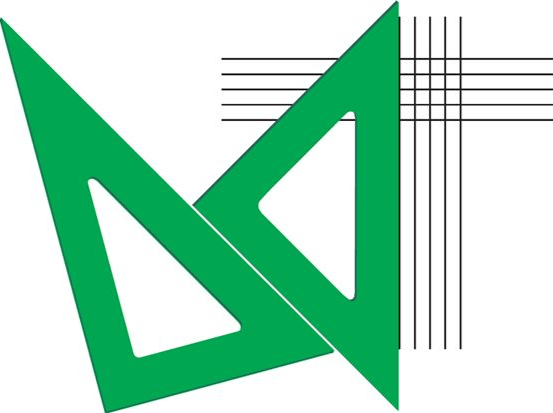

| Trazado de perpendiculares | Con ayuda de la escuadra y cartón también se pueden trasladar al papel ángulos |
La última herramienta de trazado que veremos es el compás
 |
 |

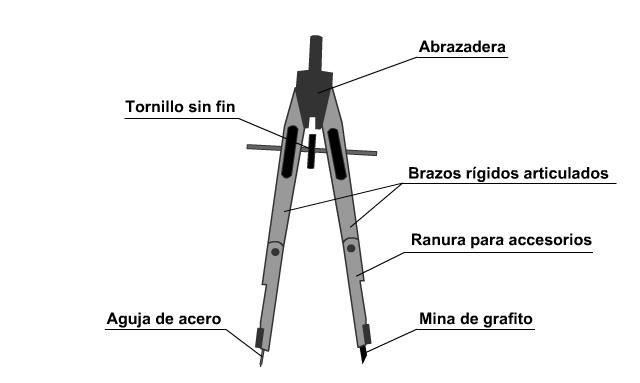

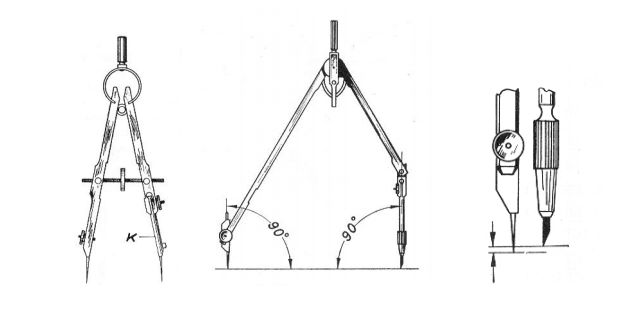

| Partes del compás | Uso correcto del compás |
Aunque el compás se utiliza habitualmente para realizar circunferencias y arcos de circunferencia, también se puede utilizar para trasladar medidas a nuestro dibujo
Plantillas de dibujo
Aunque no vayamos a utilizarlas durante este curso, debes saber que existen toda clase de plantillas que nos ayudan a realizar dibujos técnicos de forma mucho mas precisa
 |
 |

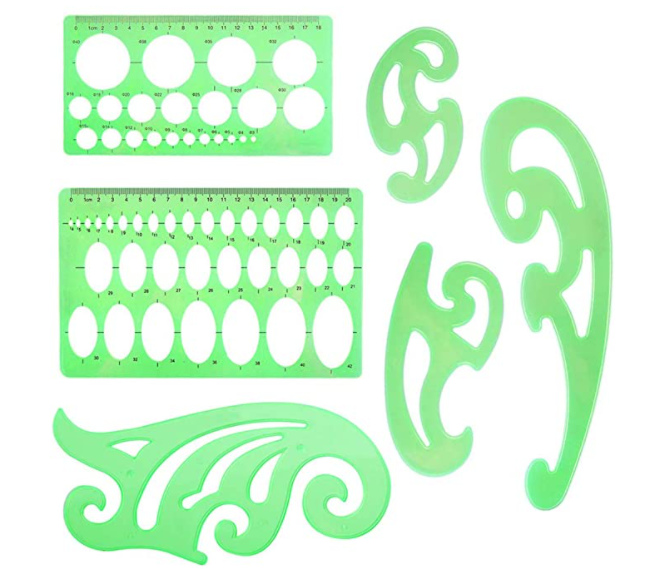

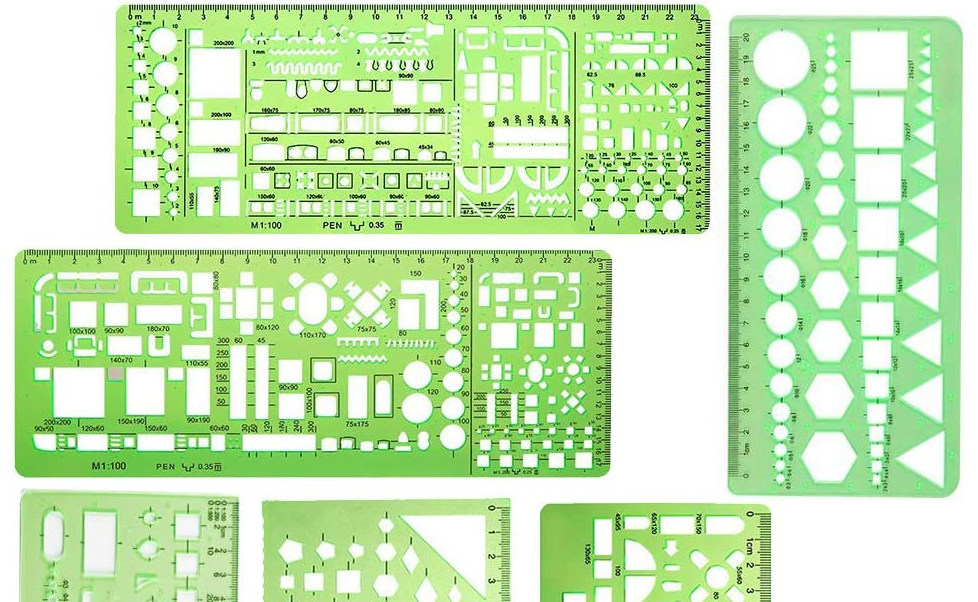

| Plantillas de curvas | Plantillas de dibujo para arquitectos |
 |
 |

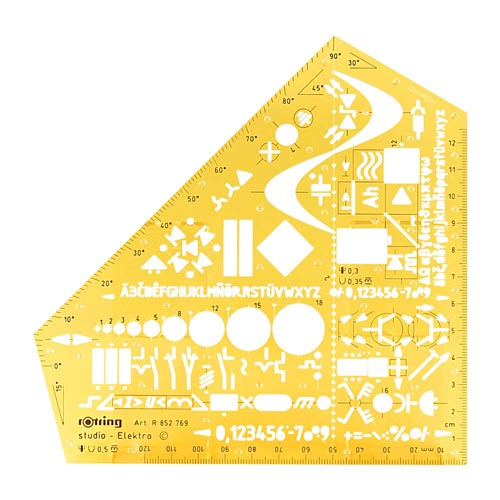

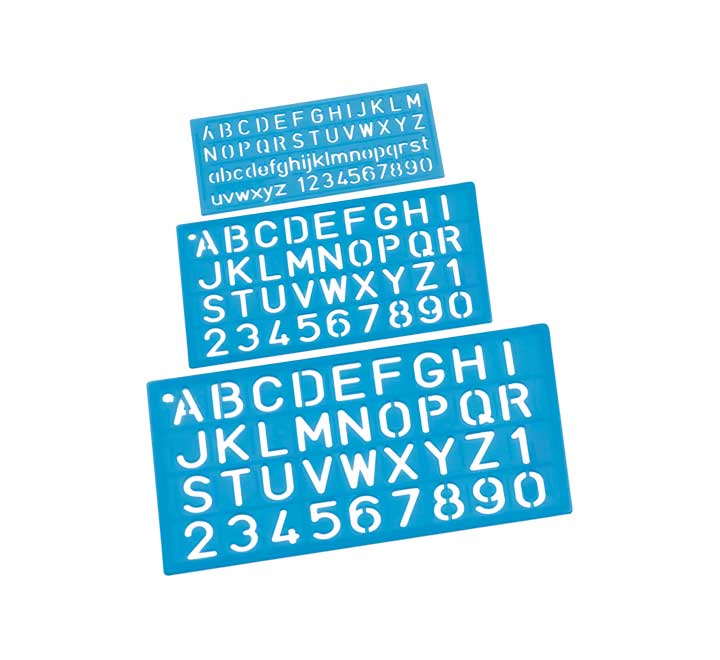

| Plantillas para rotulación | Plantilla dibujo para ingenieros eléctricos |
Ampliamos conocimientos
El dibujo técnico es un sistema de representación gráfica de diversos tipos de objetos, con el propósito de proporcionar información suficiente para facilitar su análisis, ayudar a elaborar su diseño y posibilitar su futura construcción y mantenimiento.
 |
 |
|
Ejemplo de dibujo artístico. El grito de Edvard Munch |
Ejemplo de dibujo técnico. Lámina de una pieza |
Los dibujos técnicos se rigen bajo una serie de normas establecidas que todo el mundo debe cumplir. Sin embargo, por medio del dibujo artístico se expresan sentimientos e ideas de algo. Es una expresión individual que no está sujeta a convencionalismos, aunque se sigan ciertos principios de estética.
Actividad 1
Aunque la mayoría de los dibujos que realizaremos en la asignatura de plástica son dibujos de tipo artístico, los presentaremos siguiendo unas normas preestablecidas obtenidas del dibujo técnico. La primera de ellas es que todos los dibujos deberán presentarse dentro de una lamina con su correspondiente cajetín.
Es necesario que realices unas cuantas láminas con su correspondiente cajetín y las reserves en una carpeta, te servirán de partida para cada uno de los trabajos que realizaremos y también para practicar en el uso de las herramientas de dibujo

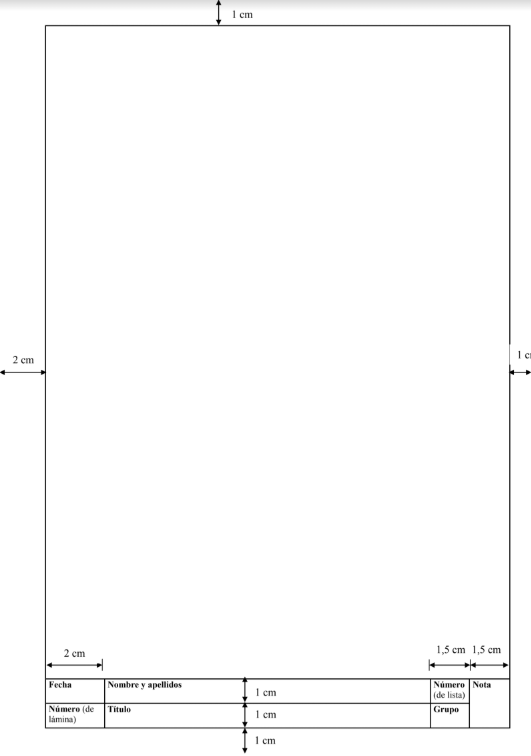

Lámina PDF con dimensiones
