Previamente hemos seleccionado nuestro diseño para el nuevo patio. Es hora de pulir detalles añadiendo el mobiliario necesario al croquis. Como sabemos, en un patio es necesario contar con bancos, fuentes para beber, papeleras… y además el nuestro tendrá en la zona central una fuente ornamental. Para diseñar algunos de estos detalles vamos a usar el programa online Tinkercad. Es un programa de diseño en 3D que nos permite representar objetos de forma sencilla.

Para comenzar vamos a conocer la herramienta de trabajo, crearemos individualmente una cuenta personal en la plataforma gratuita de Tinkercad o bien el profesor creará un aula virtual y compartirá el código con la clase. Para acceder pulsa aquí.

Nos registramos completando los datos personales que nos solicitan o bien utilizando una cuenta de Google o Apple.

Dedicaremos unos minutos a ver el siguiente tutorial y replicarlo, así nos aseguraremos que sabemos emplear adecuadamente la nueva herramienta de diseño.

Es momento de ser creativos. Debemos presentar una fuente ornamental que resulte atractiva para el patio que hemos diseñado. Además vamos a diseñar un modelo de banco para nuestro patio. Usaremos tinkercad para nuestras creaciones. Tendremos en cuenta las medidas del patio para que la fuente no quede desproporcionada.

1.- Diseñando la fuente

Vamos a diseñar la fuente para ello previamente podemos expresar nuestras ideas en un boceto, cada componente del grupo aportará una idea y el grupo determinará cuál es la más adecuada para el proyecto.

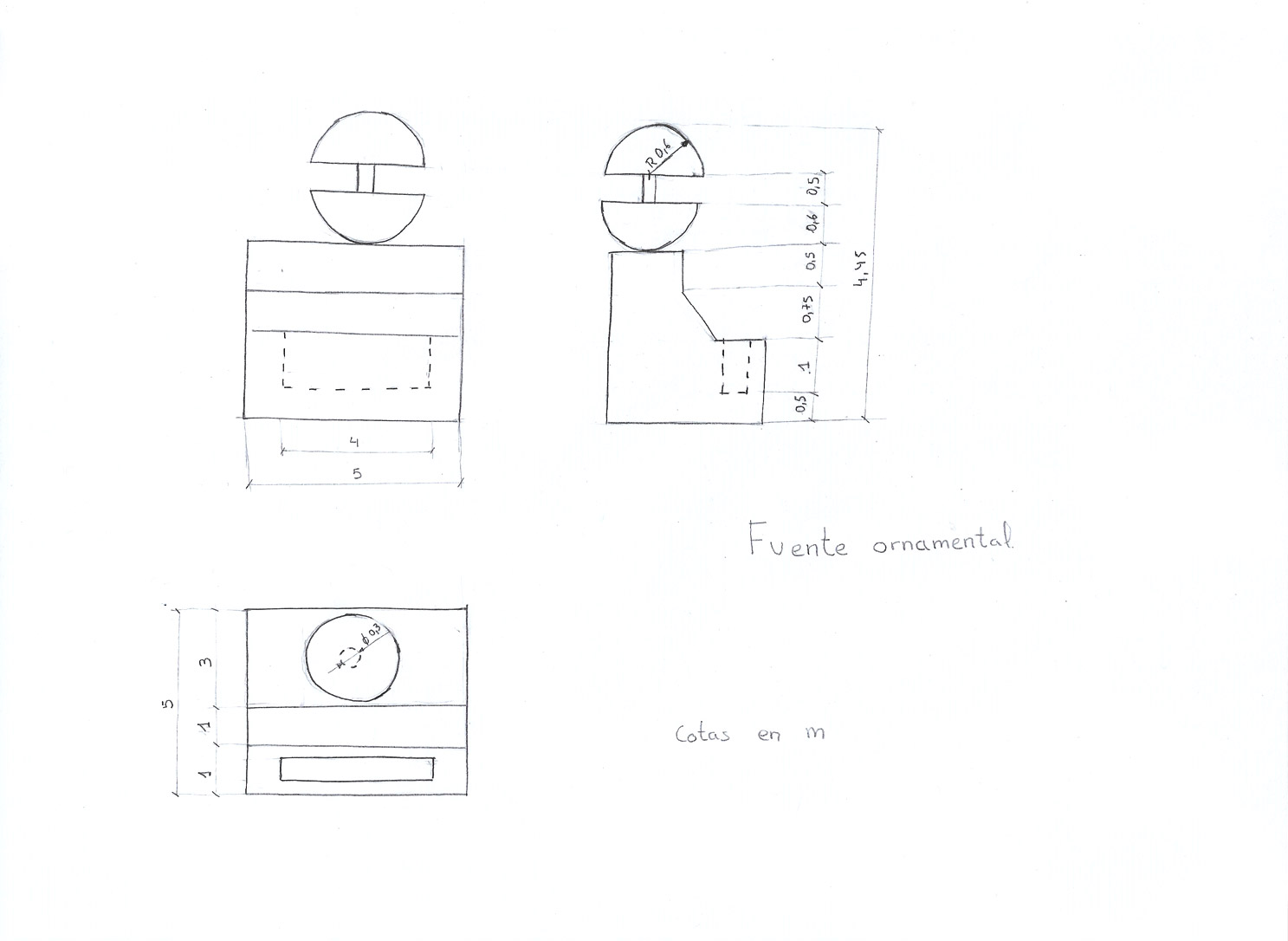

2.- Acotando

Completamos el boceto añadiendo las cotas necesarias para construir la fuente, cada uno tendrá su propio croquis acotado.

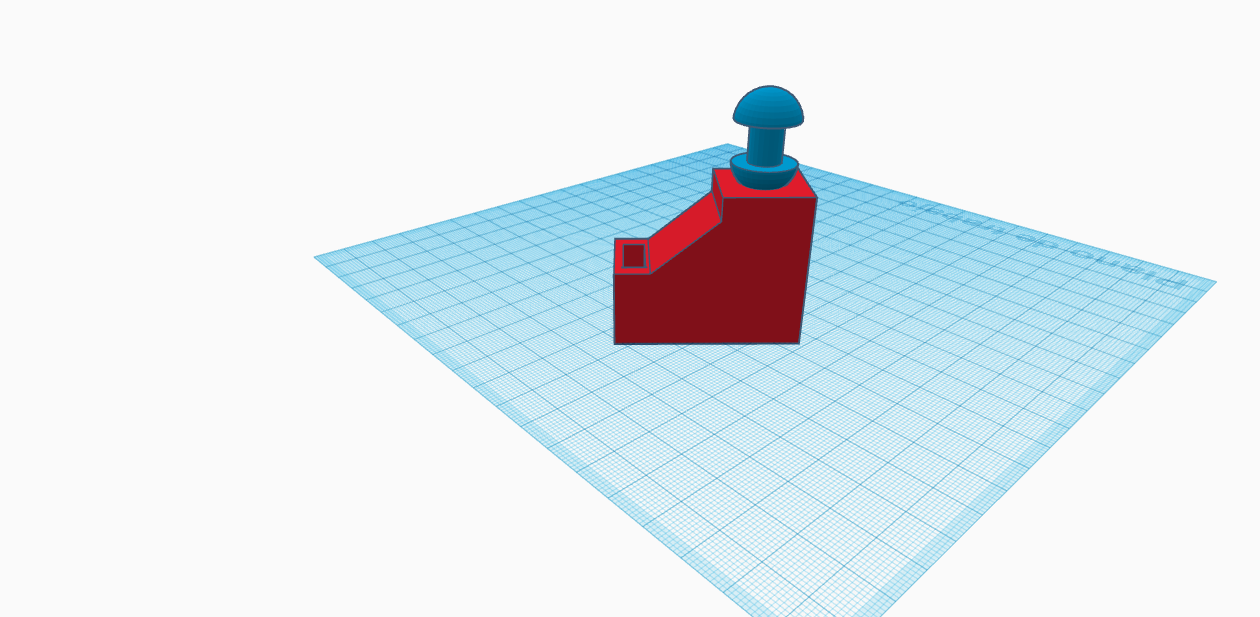

3.- Dibujando

 De manera individual procederemos a diseñar en 3D la fuente seleccionada por el grupo.

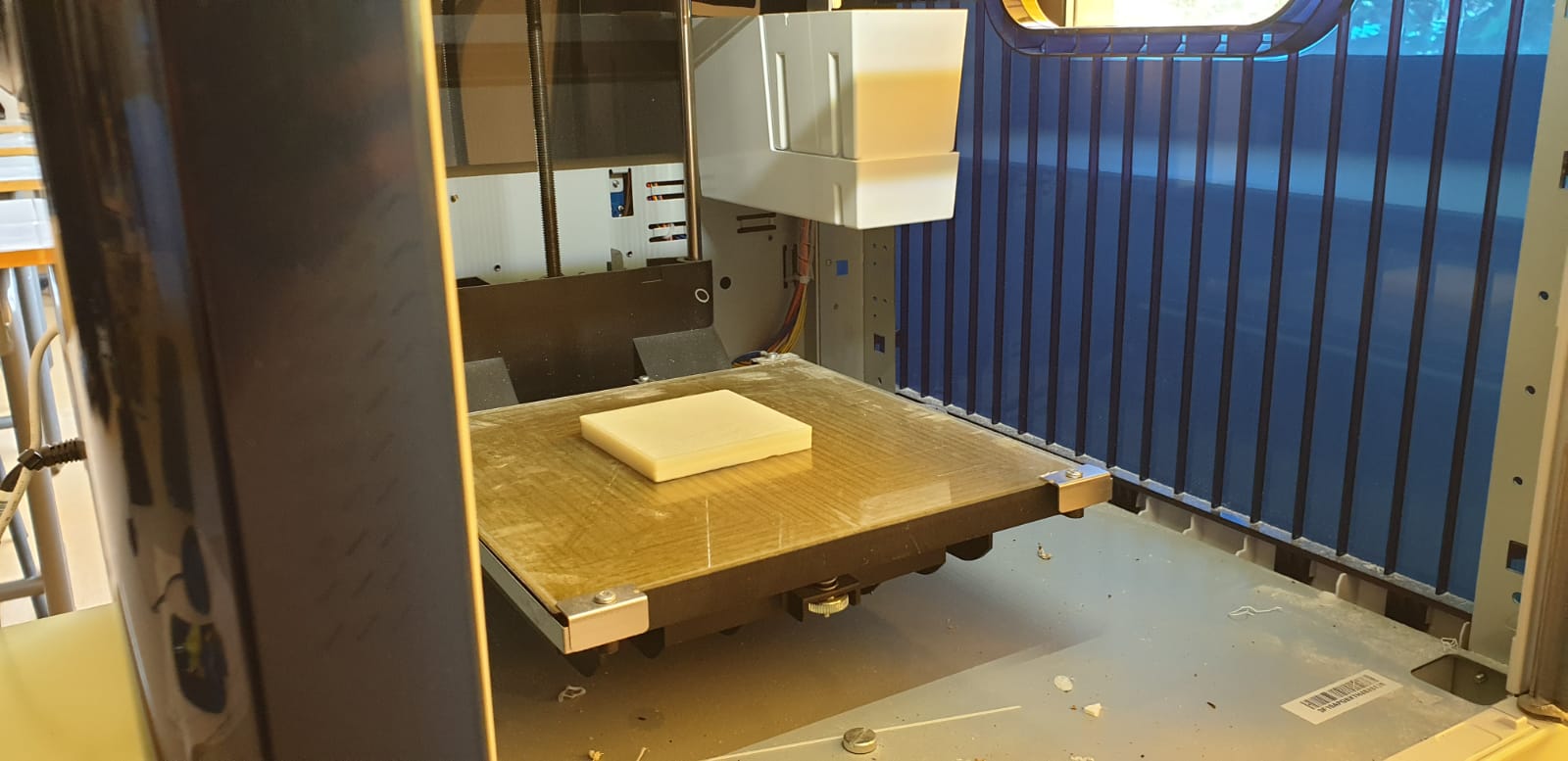

 4.- Imprimiendo

Imprimimos la fuente mejor diseñada para incluirla en el producto final.

5.- Diseñando el banco

Repetiremos los pasos anteriores para diseñar los bancos. En esta ocasión cada componente del grupo de trabajo aportará su diseño y cada uno dibujará en Tinkercad su propuesta para el banco.

Aquí tenemos un ejemplo con el que podemos inspirarnos:

6.-Coevaluación

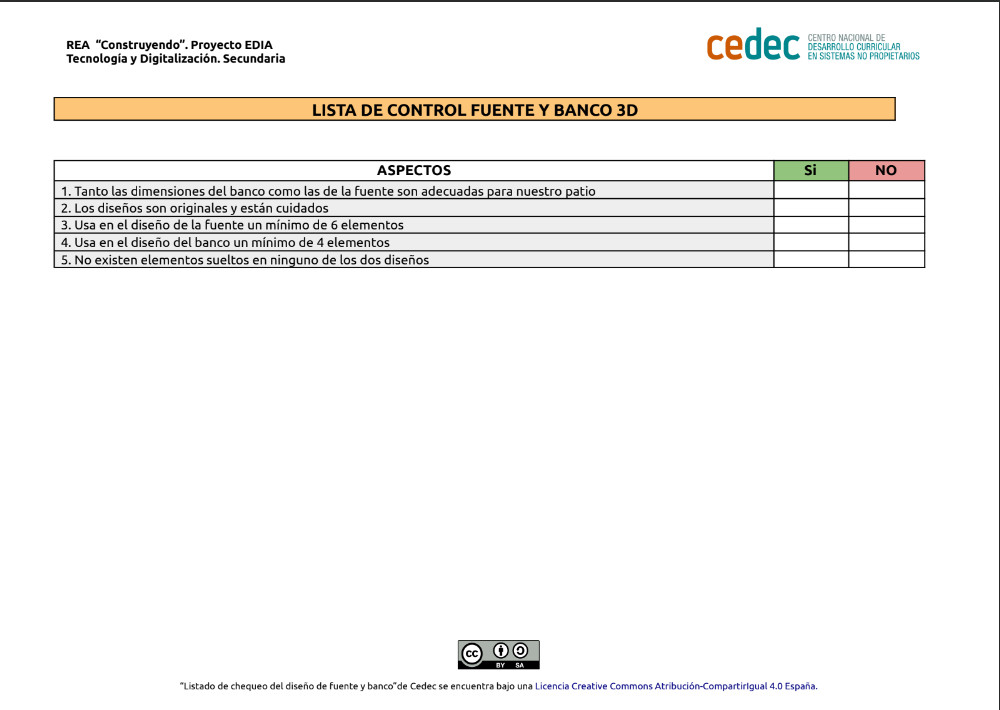

 Para asegurarnos que nuestro trabajo está correcto o detectar posibles fallos vamos a enseñarle nuestro trabajo a un compañero que completará la siguiente lista de verificación, para ello utilizaremos la siguiente lista de control que podemos encontrar en formato editable odt o en .pdf lista para imprimir.

En este punto cada componente del grupo tenemos diseñado nuestro propio banco. Queremos que nuestro patio tenga diferentes modelos de bancos, por eso vamos a ponerlos en común y a seleccionar cuatro de ellos.

En esta ocasión vamos a comunicar nuestras ideas mediante la representación de las vistas ortogonales. Recordemos, viendo estos vídeos, cómo se obtienen y las normas básicas de acotación.

1 Seleccionamos

De entre las ideas aportadas por el grupo analizamos y elegimos los cuatro bancos que cada uno quiera representar.

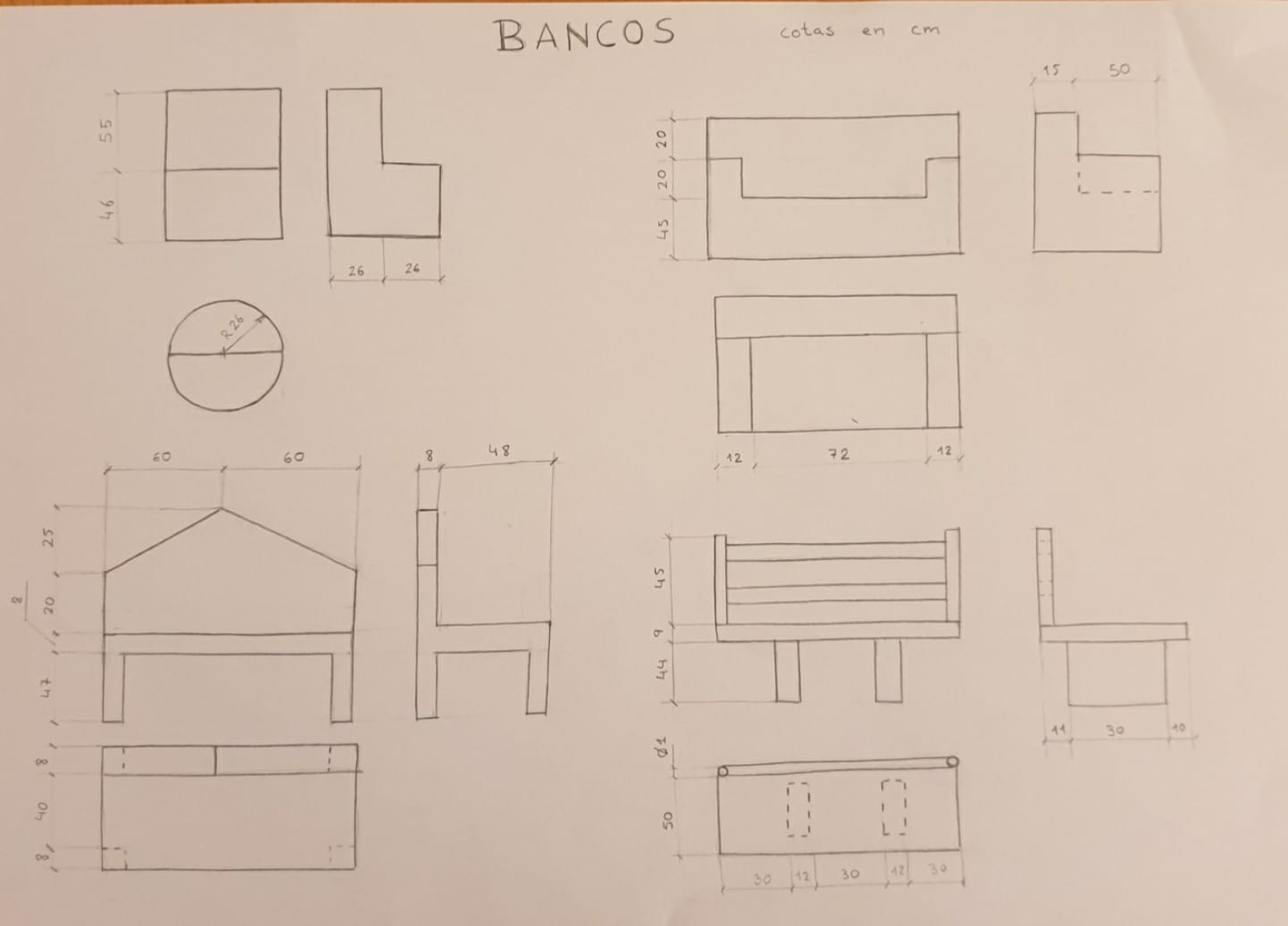

2 Representamos

Cada uno, en un folio realiza el croquis de las vistas ortogonales correspondientemente acotadas de los cuatro bancos. Teniendo presente el modelo diseñado en 3D.

3 Autoevaluamos-Coevaluamos

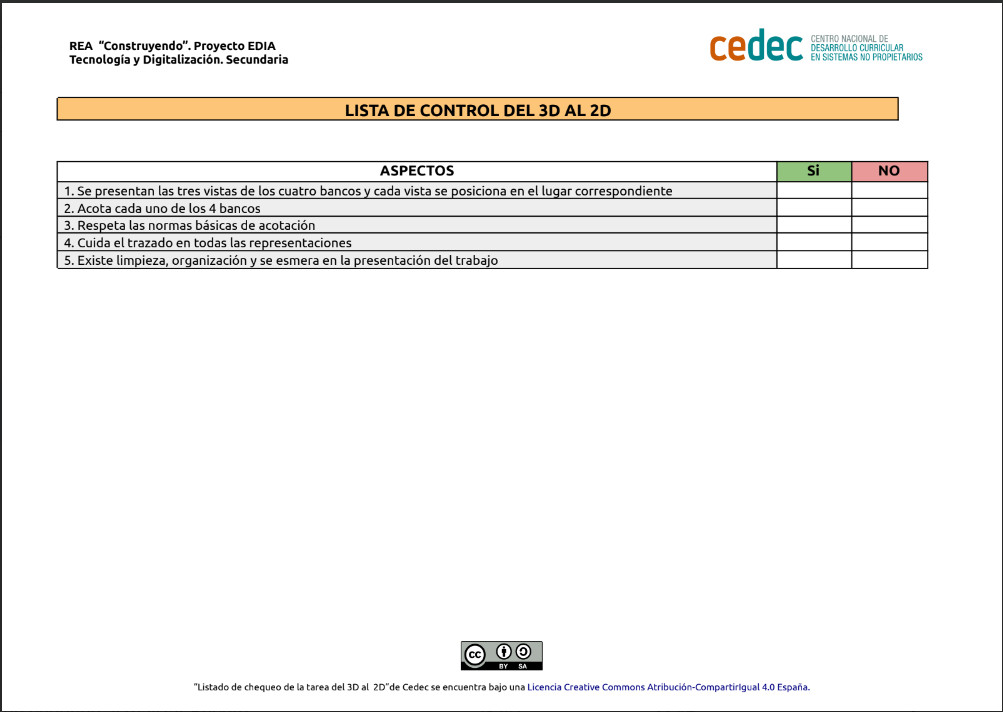

Repasamos la lista de verificación para comprobar si hemos cumplido con los criterios necesarios y también al compañero para ello utlizaremos la siguiente lista de control que puedes usar en modo editable odt en pdf
